1.4 MOSトランジスタのスイッチ動作モデル

1.4 Switching Behavior Model of MOS Transistors

🎯 本節のねらい｜Objective

MOS構造に電圧を印加することで形成されるチャネルが、
どのようにデジタルスイッチとして機能するかを、
nMOS / pMOS の構造・電圧条件・ON/OFF制御の視点で整理します。

This section explains how the channel formed by gate voltage in a MOS structure functions as a digital switch, focusing on nMOS / pMOS structure, voltage conditions, and ON/OFF control.

🔹 nMOSトランジスタの動作原理

🔹 Operating Principle of nMOS

nMOSは、p型基板上に形成され、正のゲート電圧によってチャネル（電子）が形成されます。

V_GS < V_th：チャネル形成されず → OFF
V_GS ≥ V_th：チャネル形成 → ON

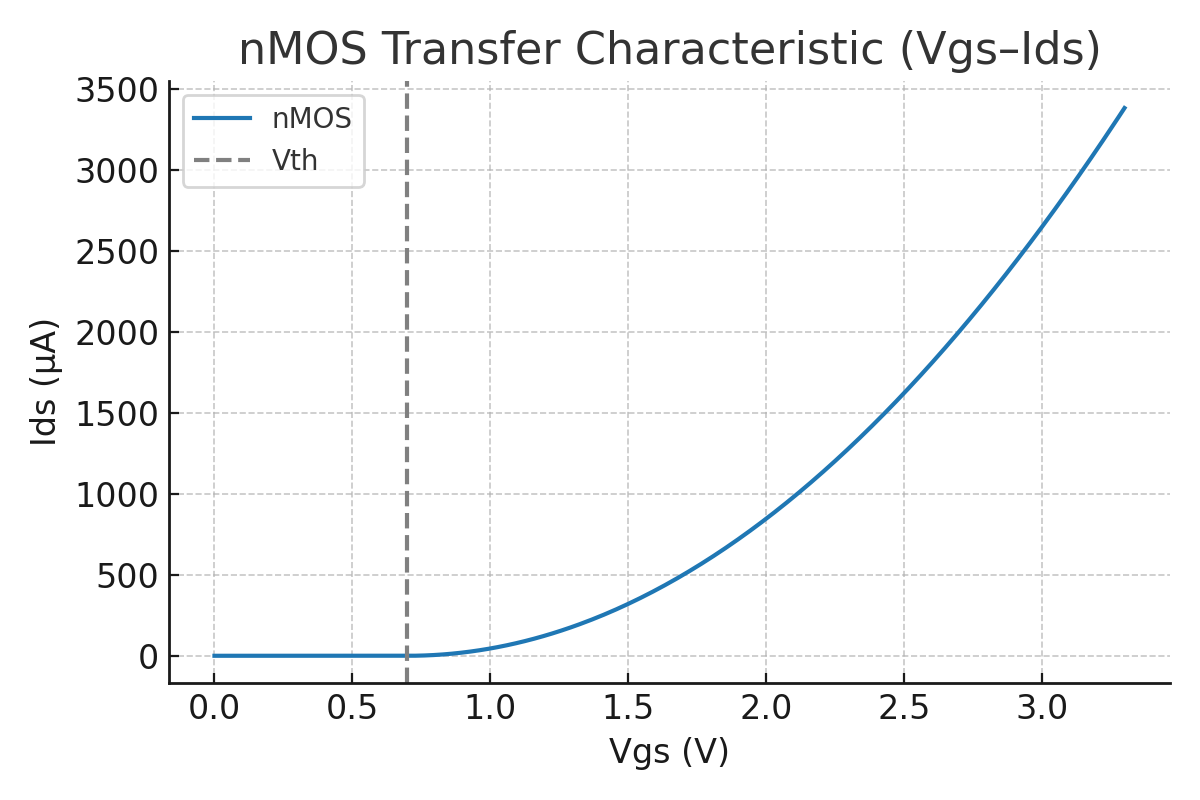

📈 図1.4-1：nMOS 転送特性 (Vgs–Ids)
Figure 1.4-1: nMOS Transfer Characteristic (Vgs–Ids)

📘 図1.4-2：nMOS構造とON/OFF状態
Figure 1.4-2: Structure and Operation of nMOS
図1.4-2 nMOS構造と動作

ソースは GND（0V）に固定
ゲートに 0V / 3.3V などを印加し、ON/OFF を制御
ON状態では、電子がドレイン→ソース方向に流れる

The source is fixed at GND (0V).
The gate voltage (e.g., 0V / 3.3V) controls ON/OFF.
In ON state, electrons flow from drain to source.

🔹 pMOSトランジスタの動作原理

🔹 Operating Principle of pMOS

pMOSは、n型基板上に形成され、負のゲート電圧によりチャネル（正孔）が形成されます。

V_SG < V_th：チャネル無し → OFF
V_SG ≥ V_th：チャネル形成 → ON

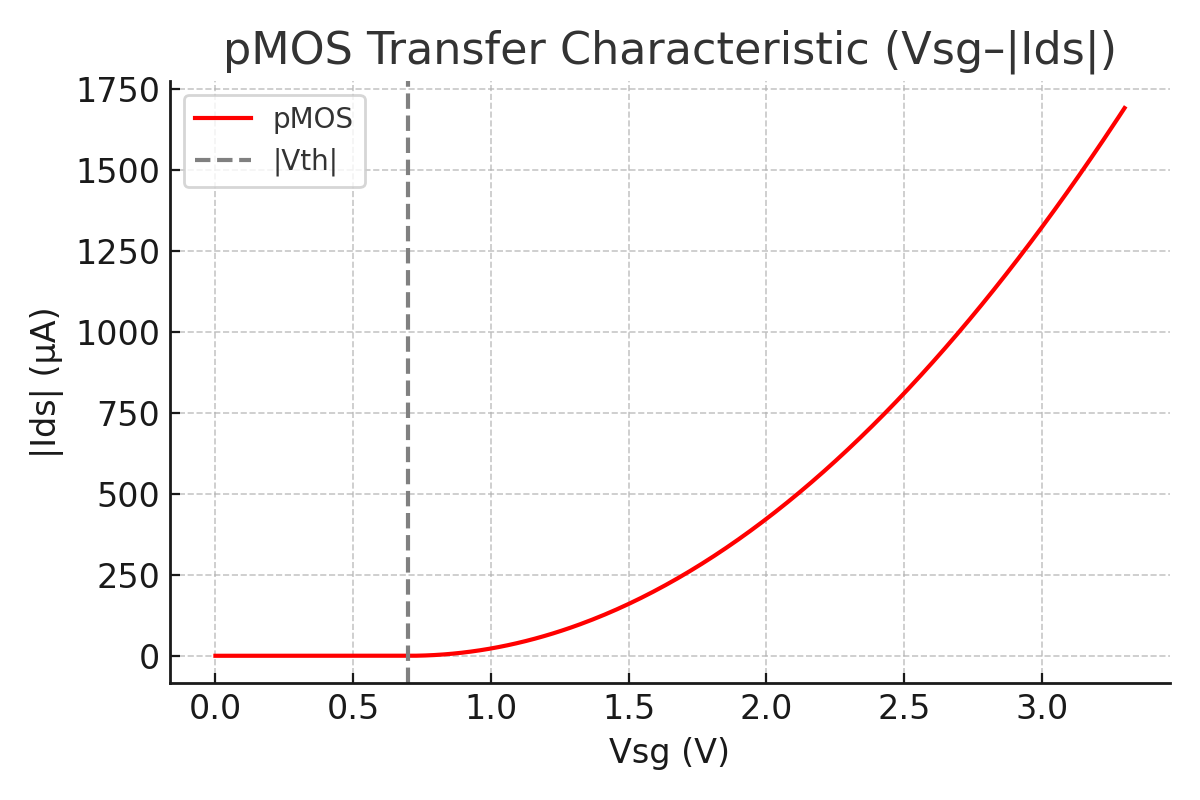

📈 図1.4-3：pMOS 転送特性 (Vsg–|Ids|)
Figure 1.4-3: pMOS Transfer Characteristic (Vsg–|Ids|)

📘 図1.4-4：pMOS構造とON/OFF状態
Figure 1.4-4: Structure and Operation of pMOS
図1.4-4 pMOS構造と動作

ソースは VDD（例：3.3V）に固定
ゲートを 0VまたはVDDで制御
nMOSとは極性が逆（LowでON）

The source is fixed at VDD (e.g., 3.3V).
The gate is controlled by 0V or VDD.
The polarity is opposite to nMOS (Low input turns ON).

🔹 スイッチモデルと論理回路への応用

🔹 Switch Model and Logic Applications

MOSトランジスタは以下のように、論理スイッチとしてモデル化できます：
MOS transistors can be modeled as logic switches as follows:

種類	ゲート条件	ON時の接続	論理的意味
nMOS	High（”1”）	ドレイン–ソース間導通（GND方向）	“1”でON
pMOS	Low（”0”）	ドレイン–ソース間導通（VDD方向）	“0”でON

📘 図1.4-5：MOSスイッチモデル（記号・抽象化）
Figure 1.4-5: Abstract Switch Model of MOS
図1.4-5 MOSスイッチモデル

これにより、インバータ・NANDなどの論理回路が構成可能です（1.5節で詳述）。
This enables construction of logic circuits such as inverters and NANDs (explained in Section 1.5).

🔹 電気的特性（導入のみ）

🔹 Electrical Characteristics (Introductory)

ON抵抗（R_on）は、W/Lや移動度μに依存
I–V特性には2領域：
- リニア領域（V_DS ≪ V_GS − V_th）
- 飽和領域（V_DS > V_GS − V_th）

*The ON resistance (R_on) depends on W/L and carrier mobility μ.
The I–V characteristic has two regions:

Linear region (V_DS ≪ V_GS − V_th)
Saturation region (V_DS > V_GS − V_th)*
飽和領域での電流式（参考）：
Current equation in saturation (reference):

\[I_D = \frac{1}{2} \mu C_{ox} \frac{W}{L} (V_{GS} - V_{th})^2\]

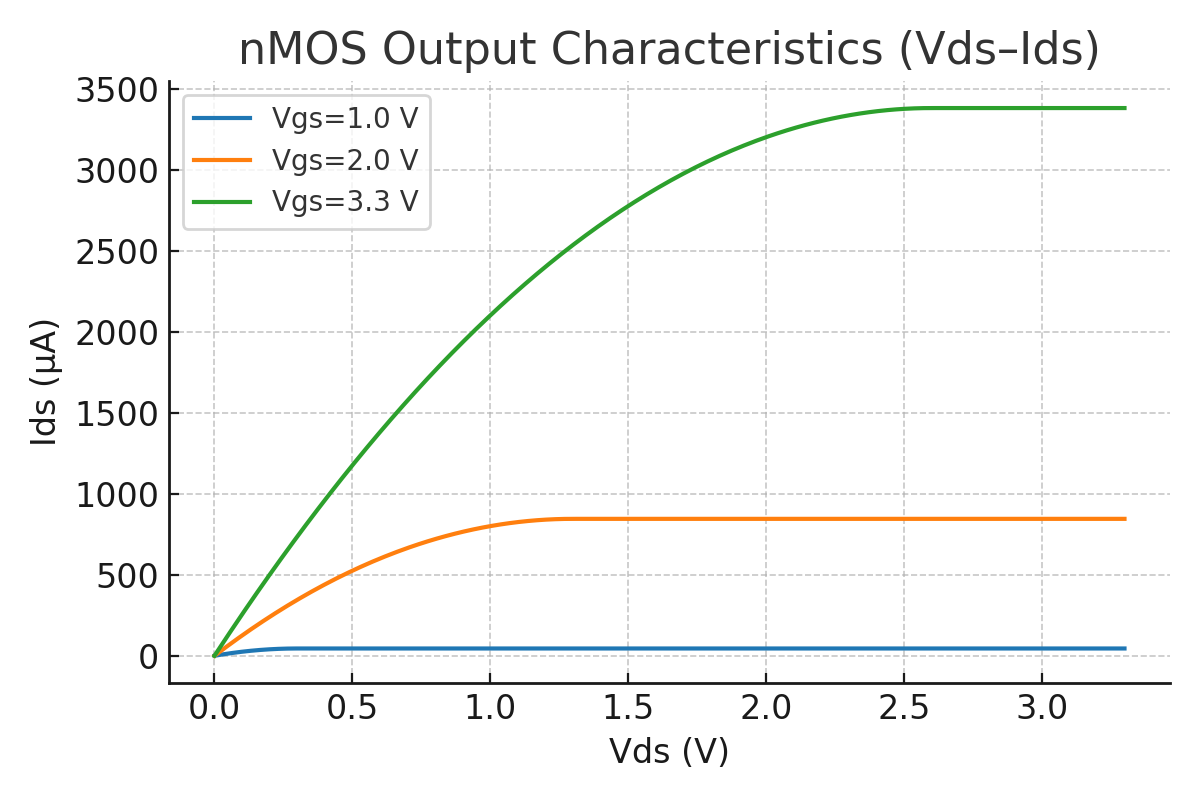

📈 図1.4-6：nMOS 出力特性 (Vds–Ids)
Figure 1.4-6: nMOS Output Characteristic (Vds–Ids)

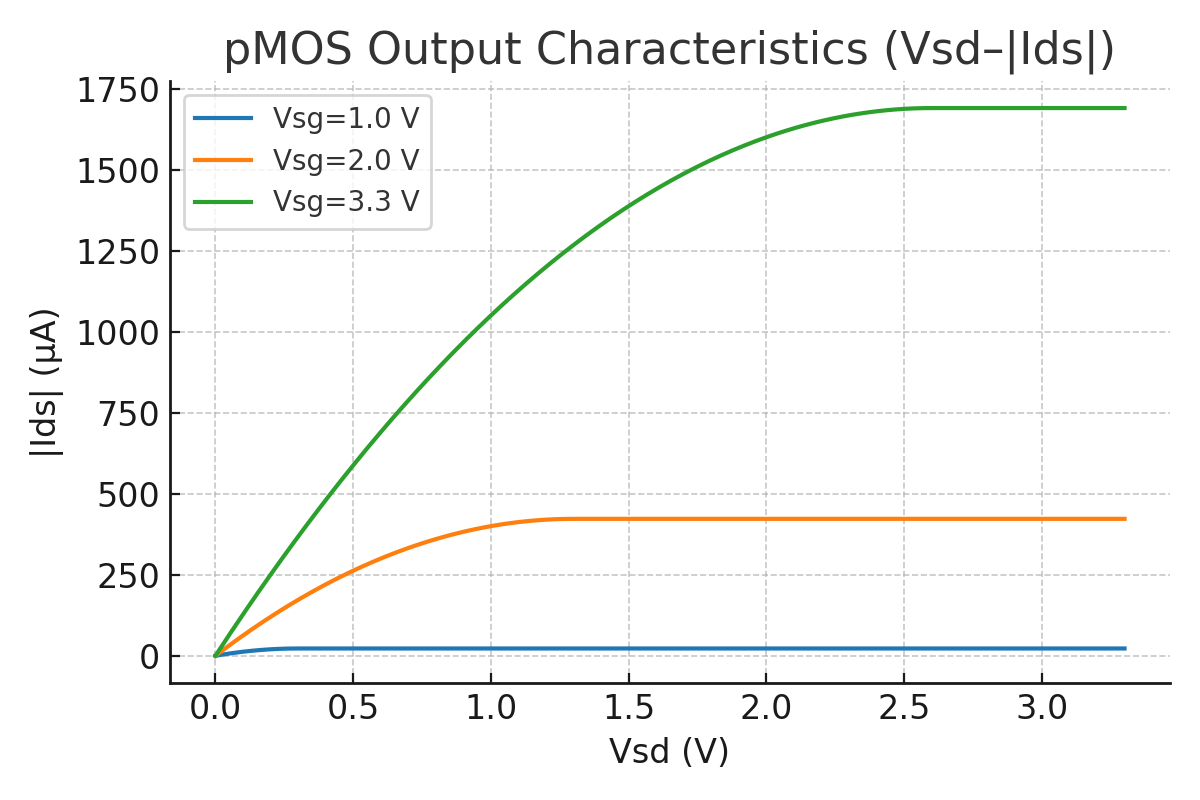

📈 図1.4-7：pMOS 出力特性 (Vsd–|Ids|)
Figure 1.4-7: pMOS Output Characteristic (Vsd–|Ids|)

※詳細は後の章または応用編で扱います。
Details will be covered in later chapters or application sections.

✅ まとめ｜Summary

観点	内容（日本語）	内容（英語）
nMOS	HighでON（GNDに接続）	Turns ON when Gate is High (connected to GND)
pMOS	LowでON（VDDに接続）	Turns ON when Gate is Low (connected to VDD)
チャネル	ゲート電圧で形成される導電路	Conductive path formed by gate voltage
意義	論理回路の理想的スイッチ素子として機能	Functions as an ideal switch in logic circuits

📎 次節リンク｜Next Section: 1.5_cmos_inverter.md
CMOS構造によるインバータ動作へ進みます
Proceed to CMOS structure and inverter operation
