📕 特別編 第6章：SystemDK with AITL 論文公開 (Final Chapter)

Special Chapter 6: Research Paper on SystemDK with AITL (Final Chapter)

⚠️ 本章は 個人研究プロジェクト に基づくまとめです。
現行実装は PID＋FSM が中心であり、LLM統合はAITL Next（将来拡張） として位置づけています。
将来、計算性能向上とモデル軽量化によって LLM がリアルタイム制御層に参入するシナリオを描いています。

⚠️ This chapter is based on an individual research project.
The current implementation focuses on PID + FSM, while LLM integration is positioned as AITL Next (future extension).
It assumes that with improved computational performance and model lightweighting, LLM will join the real-time control layer in the future.

🔗 公式リンク / Official Links

言語 / Language	GitHub Pages 🌐	GitHub 💻
🇯🇵 日本語 / Japanese

1. 📝 はじめに / Introduction & Objective

目的：
SystemDK with AITL の制御モデル（PID＋FSM＋将来のLLM）を EDA設計フローに統合し、サブ2nm世代で深刻化する変動・劣化を 実時間補償 する方法を提示する。

Objective:
To integrate the SystemDK with AITL control model (PID + FSM + future LLM) into the EDA design flow, providing real-time compensation for variations and degradations critical at sub-2nm nodes.

❌ 従来DTCOの課題 / Limitations of Conventional DTCO

• RC遅延変動
  配線スケーリングで STAが不安定化
  RC delay variation destabilizes STA

• 熱結合
  3D積層で 温度上昇、P&R制約逸脱
  Thermal coupling from 3D stacking violates P&R constraints

• EMI/EMC変動
  高速伝送で ジッタがSI/EMC解析に影響
  EMI/EMC variations induce jitter, affecting SI/EMC analysis

• 信頼性低下
  応力やVthシフト がPDK反映困難
  Stress and Vth shifts poorly reflected in PDK models

✅ 提案アプローチ / Proposed Approach

1. PID：リアルタイム安定化制御
   Real-time stabilization with PID
2. FSM：モード監督と安全制御
   Supervisory control and safety enforcement with FSM
3. EDAフロー統合：RTL化した制御ロジックを Synth → P&R → STA → GDS II に直結
   Integration into EDA flow (RTL → Synth → P&R → STA → GDS II)
4. AITL Next (LLM)：EDAログ解析と将来のリアルタイム適応
   EDA log analysis and future real-time adaptation with LLM

2. ⚙️ 提案フレームワーク / Proposed Framework

現行実装（AITL Base） / Current Implementation (AITL Base)

• PID：遅延・温度・電圧変動のリアルタイム補償
  Real-time compensation of delay, temperature, and voltage variations
• FSM：モード遷移・安全監督
  Supervisory control of modes and safety limits

将来拡張（AITL Next） / Future Extension (AITL Next)

• LLM：EDAログ解析によるゲイン再設計・FSMルール更新
  LLM for gain redesign and FSM rule updates via EDA log analysis
• 役割：EDAフィードバックを利用し将来的にリアルタイム制御層に参入
  Role: Enter real-time control layer using EDA feedback in the future

📊 EDA統合図 / EDA Integration Flow

flowchart TB
    subgraph Modeling [Control Modeling]
        PID[PID Controller] --> FSM[FSM Supervisor]
        FSM --> RTL[Verilog RTL]
        LLM["LLM (Next)"] -.-> FSM
    end

    subgraph EDA [EDA Flow]
        RTL --> Synth[Logic Synthesis]
        Synth --> PnR[Place & Route]
        PnR --> LVS[LVS/DRC]
        LVS --> STA[Static Timing Analysis]
        STA --> GDS[GDS II]
    end

    STA -.-> Metrics[Runtime Metrics: Delay/Thermal/EMI]
    Metrics -.-> PID

    FEM[FEM Analysis] --> PnR
    FEM --> STA
    NA[S-parameter Measurement] --> STA
    NA --> PnR

    PDK[(Process Design Kit)] --> Synth
    PDK --> PnR
    PDK --> STA

🗺️ 総合システム図 / System Overview

下図は、本章で扱う 制御層（PID＋FSM）—EDAフロー—物理解析（FEM/Sパラ）—テレメトリ—アクチュエータ—AITL Next の全体接続を示す。
The diagram aggregates connections across the control layer (PID+FSM), EDA flow, physics (FEM/S-parameters), telemetry, actuators, and AITL Next.

flowchart TB
  %% ========== LAYERS ==========
  subgraph CTRL["Control Layer"]
    YAML["YAML Config"] --> FW["FW Loader<br>(YAML→CSR)"]
    FW --> CSR["CSR/Registers"]
    CSR --> PID["PID Controller (RTL)"]
    PID --> FSM["FSM Supervisor (RTL)"]
    FSM --> CTRL_OUT["Control Outputs"]
  end

  subgraph MON["On-Chip Telemetry"]
    M_DELAY["Delay Monitor<br>(TDC/Path)"]
    M_THERM["Thermal Sensors"]
    M_EMI["Jitter Monitor"]
  end

  subgraph EDA["EDA Flow"]
    RTL["Verilog RTL (Control IP)"] --> SYNTH["Logic Synthesis"]
    SYNTH --> PNR["Place and Route"]
    PNR --> LVS["LVS/DRC"]
    LVS --> STA["Static Timing Analysis"]
    STA --> GDS["GDS II"]
  end

  subgraph PHY["Physics & Measurements"]
    FEM["FEM Analysis<br>(Thermal/Stress/EM)"]
    SPARAM["S-Parameters<br>(S11/S21)"]
    PDK["Process Design Kit"]
  end

  subgraph ACT["Actuators"]
    DVFS["DVFS Request"]
    VCORE["Vcore Set"]
    COOL["Cooling PWM"]
  end

  subgraph AI["AITL Next (Future)"]
    LLM["LLM Analyzer<br>(EDA Logs / PVT)"]
  end

  %% ========== CONNECTIONS ==========
  %% Control path
  CSR --> RTL
  CTRL_OUT --> DVFS
  CTRL_OUT --> VCORE
  CTRL_OUT --> COOL

  %% Monitors feed PID/FSM
  M_DELAY --> PID
  M_THERM --> PID
  M_EMI --> PID

  %% Telemetry also to CSR (status)
  M_DELAY --> CSR
  M_THERM --> CSR
  M_EMI --> CSR

  %% EDA feedback to Control via metrics
  STA -. metrics .-> PID
  PNR -. placement hints .-> FSM

  %% Physics to EDA
  FEM --> PNR
  FEM --> STA
  SPARAM --> PNR
  SPARAM --> STA

  %% PDK supports EDA
  PDK --> SYNTH
  PDK --> PNR
  PDK --> STA

  %% LLM Next loop
  LLM -. analyze logs .-> FSM
  STA -. reports .-> LLM
  PNR -. reports .-> LLM

  %% Actuator plant influences monitors (closed loop)
  DVFS -->|affects| M_DELAY
  VCORE -->|affects| M_DELAY
  COOL -->|affects| M_THERM

3. 🧮 数式モデルとEDA対応 / Analytical Models and EDA Mapping

4. 🔬 シミュレーション結果とEDAでの意味 / Simulation Results with EDA Implications

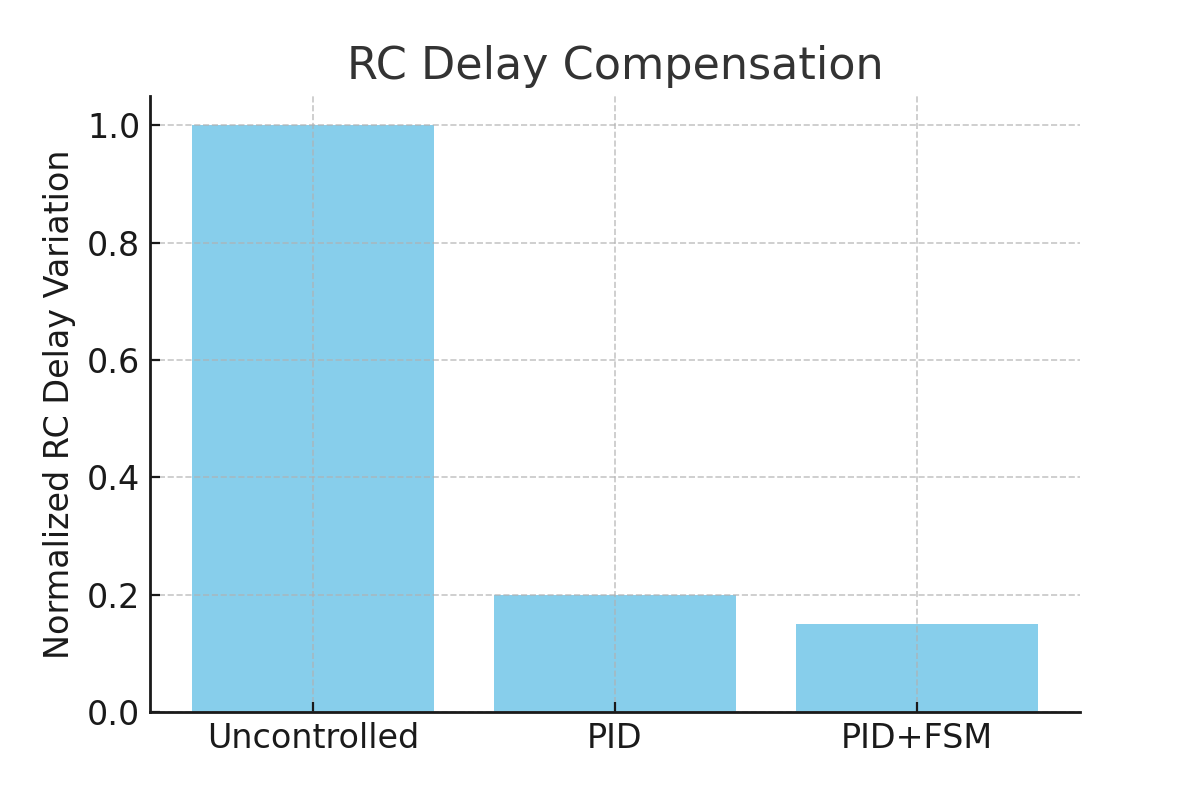

4.1 RC遅延補償 / RC Delay Compensation

• 制御なし：大きなばらつき → STAクロージャ困難
  Uncontrolled: large variation → STA closure difficult
• PID：±20%に収束 → STAパス余裕改善
  PID: converges within ±20% → improves STA path margin
• PID＋FSM：±10%以内 → STAスラック安定化
  PID+FSM: within ±10% → stabilizes STA slack

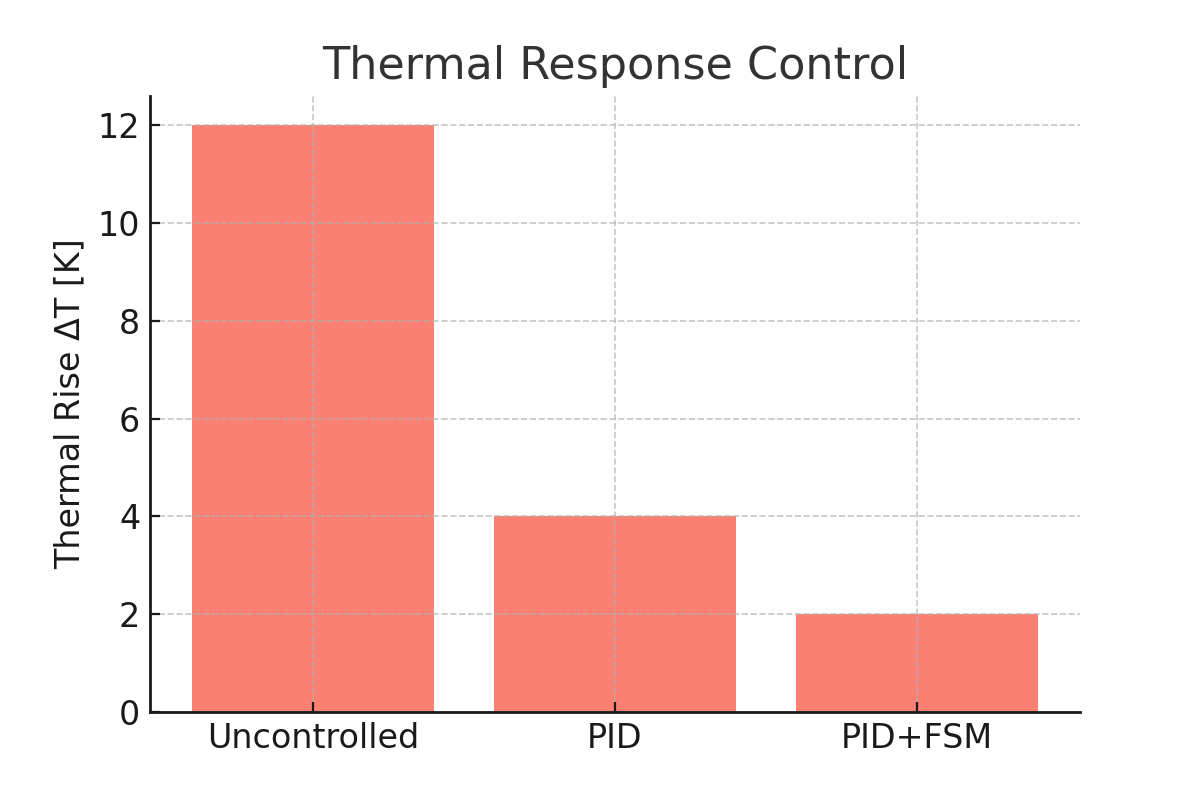

4.2 熱応答制御 / Thermal Response Control

• 制御なし：+12Kオーバーシュート → P&R制約逸脱
  Uncontrolled: +12K overshoot → violates P&R thermal constraints
• PID：+4K → 設計範囲内
  PID: +4K rise → within design range
• PID＋FSM：+2K以下 → 3D-IC設計制約に適合
  PID+FSM: ≤+2K → fits 3D-IC thermal design constraints

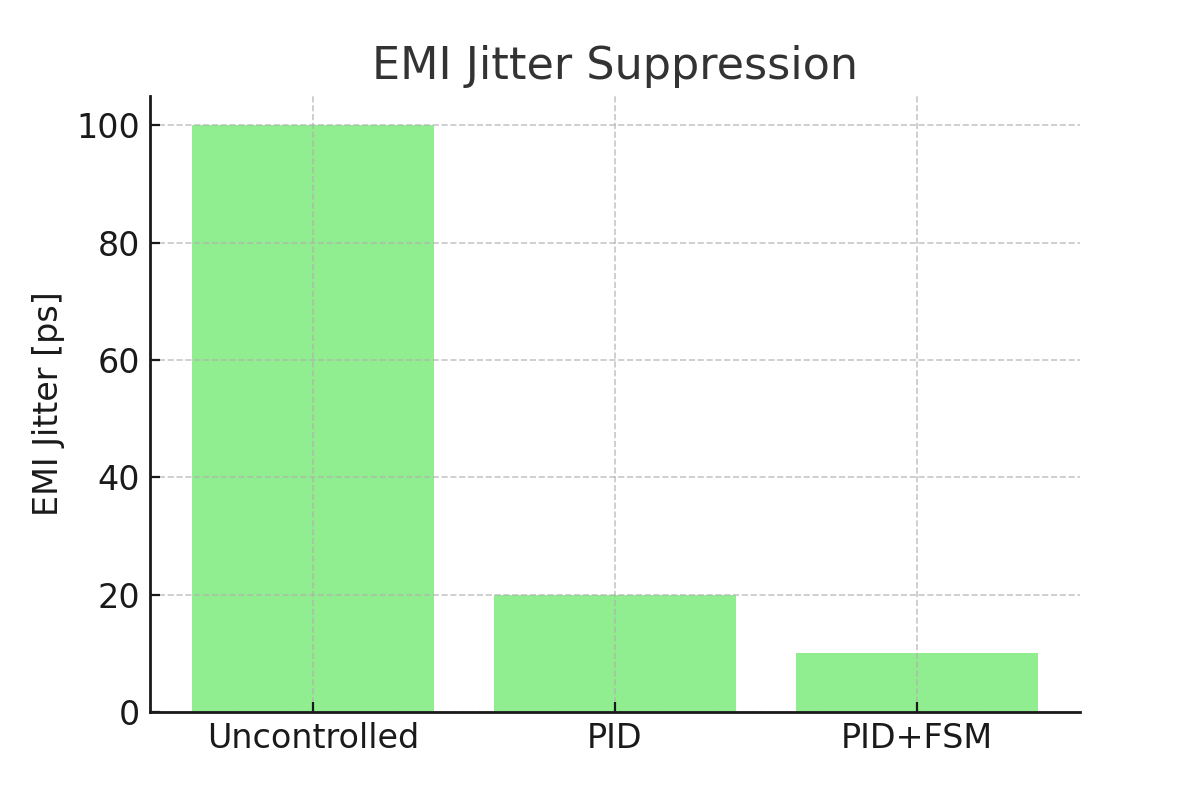

4.3 EMIジッタ抑制 / EMI Jitter Suppression

• 制御なし：100ps → EMC不合格
  Uncontrolled: 100ps jitter → EMC test failed
• PID：20ps → 一部合格
  PID: ~20ps → partial compliance
• PID＋FSM：10ps → EMC設計規格適合
  PID+FSM: ~10ps → meets EMC design standards

4.4 総合比較表 / Summary Table

4.5 FEM解析 / FEM Analysis

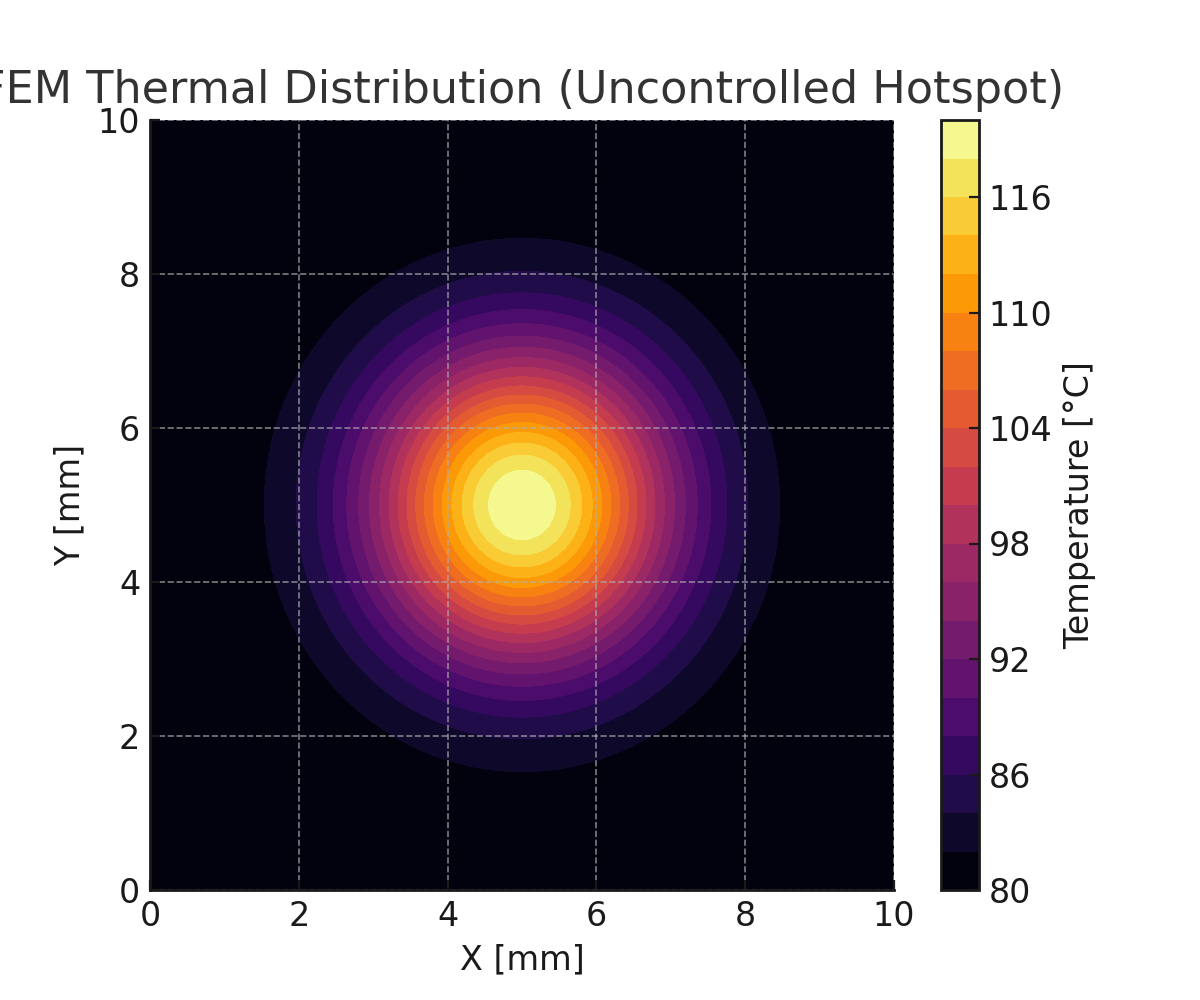

• 熱分布 / Thermal distribution
  • 制御なし：ホットスポット 120℃超え → 設計制約逸脱
    Uncontrolled: hotspot exceeds 120 °C → violates thermal constraints
  • PID制御：100℃程度 → 許容範囲
    PID: ~100 °C → within acceptable range
  • PID＋FSM制御：90℃以下 → P&R温度制約に適合
    PID+FSM: ≤90 °C → fits P&R thermal constraints

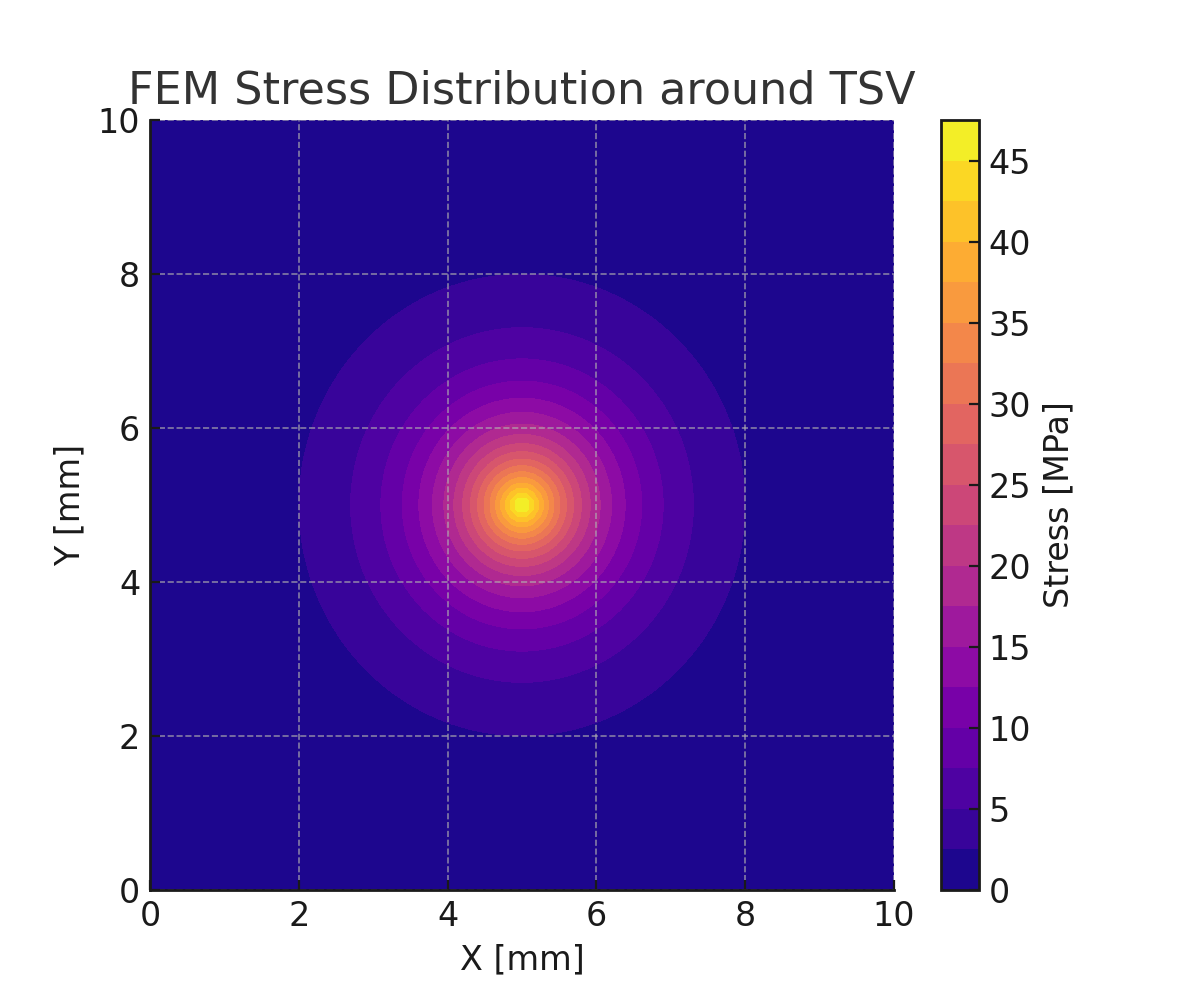

• 応力分布 / Stress distribution
  • TSV近傍で応力集中 → Vthシフト 40 mV
    Stress concentration near TSV → Vth shift ~40 mV
  • PID制御：20 mVに緩和
    PID: reduced to ~20 mV
  • PID＋FSM制御：10 mV未満に抑制 → PDK補正可能範囲
    PID+FSM: <10 mV → within PDK correction range

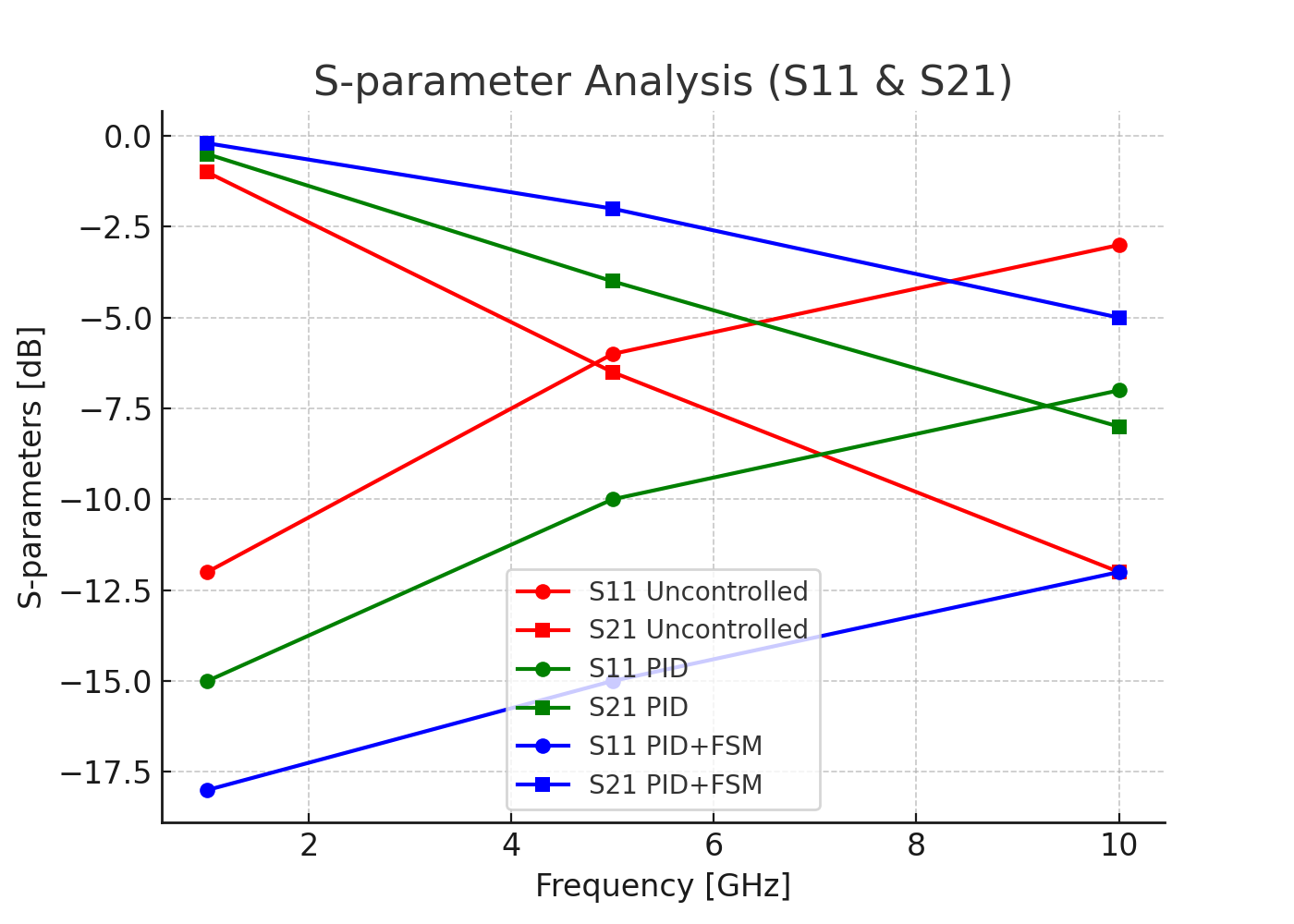

4.6 Sパラ解析 / S-parameter Analysis

条件 / Conditions

• 周波数帯域: 1–10 GHz
• 伝送路: 10 mm 配線チャネル, 50Ω終端

結果 / Results

• 制御なし：高周波で反射悪化・減衰増大 → 通信不可
  Uncontrolled: severe reflection & attenuation at high freq → transmission failure
• PID：ロス緩和・反射抑制 → 一部改善
  PID: mitigated loss & reflection → partial improvement
• PID＋FSM：ロス大幅低減・反射抑制 → SI/EMC適合
  PID+FSM: strong loss reduction & reflection suppression → SI/EMC compliant

5. 💻 実装PoC / Implementation PoC

5.1 PID RTL実装 / PID RTL Implementation

ねらい：固定小数点で軽量・合成可能なPID。飽和・アンチワインドアップ・出力レート制限を内蔵。
Goal: Lightweight, synthesizable fixed-point PID with saturation, anti-windup, and slew-rate limiting.

*固定小数点の取り決め（例） / *Fixed-point convention (example)

• データ幅 W=16, 小数部 FRAC=8（Q7.8）
  Width W=16, fractional bits FRAC=8 (Q7.8)
• すべて符号付き2の補数
  All signed two’s complement.

// pid_ctrl.v : Synthesizable fixed-point PID with anti-windup & slew-limit
module pid_ctrl #(
  parameter int W    = 16,   // data width
  parameter int FRAC = 8,    // fractional bits (Q format)
  parameter int UMAX = 16'sh7FFF, // max |u| (after scaling)
  parameter int SLEW = 16'sh0100   // max delta u per cycle (Q)
)(
  input  logic                   clk,
  input  logic                   rst_n,
  // 誤差 e[k] = 目標 - 実測 / *error = setpoint - measurement*
  input  logic signed [W-1:0]    e,
  // ゲイン / *gains*
  input  logic signed [W-1:0]    Kp, Ki, Kd,
  // 出力 u[k] / *control output*
  output logic signed [W-1:0]    u_out
);
  // 内部レジスタ
  logic signed [W-1:0] i_acc, e_prev, de;
  logic signed [W-1:0] p_term, i_term, d_term;
  logic signed [W-1:0] u_raw, u_sat, u_next;
  logic signed [W-1:0] slew_delta;

  // 差分・PI積分
  always_ff @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
      e_prev <= '0;
      de     <= '0;
      i_acc  <= '0;
    end else begin
      de     <= e - e_prev;
      e_prev <= e;
      // アンチワインドアップ：出力が飽和時は積分をフリーズ / *freeze I when saturated*
      if (u_raw != u_sat) i_acc <= i_acc; else i_acc <= i_acc + e;
    end
  end

  // 固定小数点の積算（>>> FRAC でスケール回復） / *fixed-point multiply*
  always_comb begin
    p_term = (Kp * e)    >>> FRAC;
    i_term = (Ki * i_acc)>>> FRAC;
    d_term = (Kd * de)   >>> FRAC;
    u_raw  = p_term + i_term + d_term;
  end

  // 飽和 / *saturation*
  always_comb begin
    if (u_raw >  $signed(UMAX)) u_sat =  $signed(UMAX);
    else if (u_raw < -$signed(UMAX)) u_sat = -$signed(UMAX);
    else u_sat = u_raw;
  end

  // スルーレート制限 / *slew-rate limiting*
  always_comb begin
    slew_delta = u_sat - u_out;
    if (slew_delta >  $signed(SLEW)) u_next = u_out + $signed(SLEW);
    else if (slew_delta < -$signed(SLEW)) u_next = u_out - $signed(SLEW);
    else u_next = u_sat;
  end

  always_ff @(posedge clk or negedge rst_n) begin
    if (!rst_n) u_out <= '0;
    else        u_out <= u_next;
  end
endmodule

合成ノート / Synthesis notes

• 乗算器は DSPブロック にマップ（FPGA）／Booth 乗算器（ASIC）推奨。
  Map to DSP slices (FPGA) or Booth multipliers (ASIC).
• タイミング目標例：500 MHz @ 5 nm を想定しパイプライン段の挿入を許容。
  Allow optional pipelining to hit 500 MHz @ 5 nm (example target).

簡易テストベンチ（抜粋） / Mini testbench (excerpt)

initial begin
  rst_n=0; #(20); rst_n=1;
  Kp=16'sd256; Ki=16'sd16; Kd=16'sd64; // 1.0, 0.0625, 0.25 in Q8
  repeat(1000) begin
    // ステップ誤差の模擬 / *step error*
    e <= (time<5000) ? 16'sd256 : 16'sd0;
    @(posedge clk);
  end
end

5.2 FSM遷移図と仕様 / FSM Transitions & Spec

状態と役割 / States & roles

The FSM supervises PID behavior and enforces safety envelopes.

遷移図 / Transition diagram

stateDiagram-v2
    [*] --> NOM
    NOM --> THROTTLE: temp > T_MAX || delay_slack < S_MIN
    THROTTLE --> COOL: temp > T_CRIT
    COOL --> EMERG: temp > T_SHDN
    THROTTLE --> NOM: temp < T_HYST && slack_ok
    COOL --> THROTTLE: temp < T_COOL_OK
    EMERG --> EMERG

出力信号 / Outputs

• dvfs_level[2:0]：0=HighPerf, 1=Nom, 2=Throt, 3=Cool
  DVFS performance bin.
• cooler_pwm[7:0]：冷却制御
  Cooling PWM.
• trip_emerg：緊急停止要求
  Emergency trip.

5.3 YAML設定 & CSRマップ / YAML Config & CSR Map

YAMLスキーマ（抜粋） / Schema (excerpt)

targets:
  delay_ps: 1200    # 目標遅延 [ps] / target path delay
  temp_C:   80      # 目標温度 [°C] / target temperature
limits:
  T_MAX:   90       # throttle開始
  T_CRIT:  95       # cool移行
  T_SHDN: 105       # emergency
  S_MIN:   50       # slack最小 [ps]
pid:
  Kp: 0.80
  Ki: 0.05
  Kd: 0.10
actuator_bounds:
  freq_mhz: [800, 3200]
  vcore_mv: [700, 1100]
  fan_pwm:  [0, 255]
telemetry:
  avg_window: 64    # フィルタ窓 / moving average window

レジスタ（APB/AXI-Lite想定） / Registers (APB/AXI-Lite)

CSR values are Q-format where applicable and map one-to-one from YAML at boot or via firmware.

初期化フロー / Init flow

1. ブート時にYAML→CSRへロード（ファーム or ROM）。
   Load YAML→CSRs at boot (FW/ROM).
2. enable=1 で制御開始。
   Assert enable to start control.
3. テレメトリ平均窓 avg_window をSoC内フィルタに設定。
   Program moving-average window for telemetry filters.

5.4 トップレベル接続 / Top-level Hook-up

I/F概要 / Interfaces

• モニタ入力：meas_delay_ps, temp_C, emi_jitter_ps
  Monitored signals from on-chip monitors (TDC, thermal diodes, PLL jitter).
• アクチュエータ出力：dvfs_req, vcore_set, fan_pwm
  Actuators to PLL/PMIC/cooling.
• バス：APB/AXI-Lite CSR、割り込み irq_emerg
  CSRs via APB/AXI-Lite; emergency IRQ.

flowchart TB
  MON["On-chip Monitors (delay/temp/jitter)"] --> PIDFSM["PID+FSM IP"]
  PIDFSM --> ACT["Actuators (DVFS/PMIC/FAN)"]
  CPU["FW (YAML Loader)"] -->|APB/AXI-Lite| PIDFSM
  PIDFSM -->|irq_emerg| CPU

EDA連携メモ / EDA integration notes

• STA：meas_delay_ps 生成経路には MCMM セットを適用。
  Apply MCMM views to monitor paths.
• P&R：温度分布の高いブロック近傍に センサー/アクチュエータ を配置。
  Place sensors/actuators near thermal hotspots.
• DFT：PID内部レジスタは スキャン 対応。
  Make internal regs scannable for DFT.

6. 🚀 今後の展望 / Future Work

• AITL Base：PID＋FSM による安定制御の確立とEDAフローへのPoC統合
  Establish PID+FSM stability and PoC integration into EDA flows
• AITL Next：軽量化LLMによるEDA解析・制御補償再設計
  Lightweight LLM for EDA log analysis and adaptive compensation redesign
• 産業応用：実チップ試作とEDAツール連携によるAI駆動DTCOの実証
  Prototype chips and EDA tool collaboration for AI-driven DTCO

7. 📄 論文・関連リンク / Downloads & Related Links

• 📑 Main Paper (PDF)

🔗 Related Chapters

• 特別編 第2a章：SystemDK設計対応
• 特別編 第3章：AITL-H統合制御SoC実装
• 特別編 第4章：OpenLane実装
• 特別編 第5章：PDKとDFM設計指針

8. 👤 著者・ライセンス / Author & License

📌 Item	📄 Details
Author	三溝 真一 / Shinichi Samizo
💻 GitHub
📜 License	Code: MIT Text: CC BY 4.0 Figures: CC BY-NC 4.0

🔙 戻る / Back to Top

🏠
📂
