SPICE Models for FinFET / GAA / CFET Transistors

FinFET / GAA / CFET トランジスタ用 SPICE モデル

このディレクトリには、15nm世代のFinFET、5nm世代のGAA（Gate-All-Around）構造、そして将来構想のCFET（Complementary FET）スタック構造に対応した、BSIM-CMG準拠または仮想構成のSPICEモデルを収録しています。

各モデルは、I-V特性やCMOSインバータとしての動作確認に利用でき、FinFET / GAA / CFETの構造特性と電気動作の違いをSpiceベースで学ぶ教材構成となっています。

📁 File List / ファイル一覧

File	Description
`finfet_15nm_model.spice`	15nm FinFET NMOS モデル（BSIM-CMG）
`pfinfet_15nm_model.spice`	15nm FinFET PMOS モデル
`gaa_5nm_model.spice`	5nm GAA NMOS モデル（Multi-Nanosheet）
`pgaa_5nm_model.spice`	5nm GAA PMOS モデル
`nmos_iv_test.spice`	NMOSのI-V特性確認用ベンチマーク回路
`cmos_inverter_finfet.spice`	FinFET CMOSインバータ回路
`cmos_inverter_gaa.spice`	GAA CMOSインバータ回路
`cfet_stack_model.spice`	仮想CFET NMOS/PMOSスタックモデル
`cmos_inverter_cfet.spice`	CFET CMOSインバータ回路（仮想）

✅ How to Use / 使い方

使用したいモデルを .include で読み込みます：

.include finfet_15nm_model.spice
* または
.include gaa_5nm_model.spice

I-V特性を確認するには、nmos_iv_test.spice を使って .dc 解析を実行します：

.dc Vgs 0 1.0 0.05
.print dc V(drain) I(Vds)

🛠 このベンチは LTspice / ngspice 等で動作確認できます。

📈 I-V Test Sample

以下のような回路で、NMOS単体の I_ds–V_gs 特性を観察できます：

.dc Vgs 0 1.0 0.05
.print dc V(drain) I(Vds)

⚙️ CMOS Inverter Examples / CMOSインバータ回路例

FinFET、GAA、CFET構造を使ったCMOSインバータの .spice 回路例です。
.dc 解析により、入力電圧 Vin に対する出力 Vout（VTC: Voltage Transfer Characteristic）を確認できます。

File	Description
`cmos_inverter_finfet.spice`	FinFET CMOS インバータ回路（15nm）
`cmos_inverter_gaa.spice`	GAA CMOS インバータ回路（5nm）
`cmos_inverter_cfet.spice`	CFET CMOS インバータ回路（仮想モデル）

🧪 FinFET CMOS Inverter

.include finfet_15nm_model.spice
.include pfinfet_15nm_model.spice

Vdd vdd 0 DC 0.8
Vin in 0 DC 0.0
M1 out in 0 0 nfinfet L=15n W=120n
M2 out in vdd vdd pfinfet L=15n W=120n

.dc Vin 0 0.8 0.05
.print dc V(in) V(out)
.end

🧪 GAA CMOS Inverter

.include gaa_5nm_model.spice
.include pgaa_5nm_model.spice

Vdd vdd 0 DC 0.8
Vin in 0 DC 0.0
M1 out in 0 0 ngaa L=10n W=120n
M2 out in vdd vdd pgaa L=10n W=120n

.dc Vin 0 0.8 0.05
.print dc V(in) V(out)
.end

🧪 CFET CMOS Inverter（仮想モデル）

.include cfet_stack_model.spice

Vdd vdd 0 DC 0.8
Vin in 0 DC 0.0

* Stacked PMOS (Top)
M1 out in vdd vdd pcfet L=10n W=120n

* Stacked NMOS (Bottom)
M2 out in 0 0 ncfet L=10n W=120n

.dc Vin 0 0.8 0.01
.print dc V(in) V(out)
.end

🖼️ CMOS Inverter VTC Plots / 伝達特性グラフ

以下は、FinFET・GAA・CFET CMOSインバータの .dc 解析によって得られた伝達特性（Vin–Vout）のグラフです：

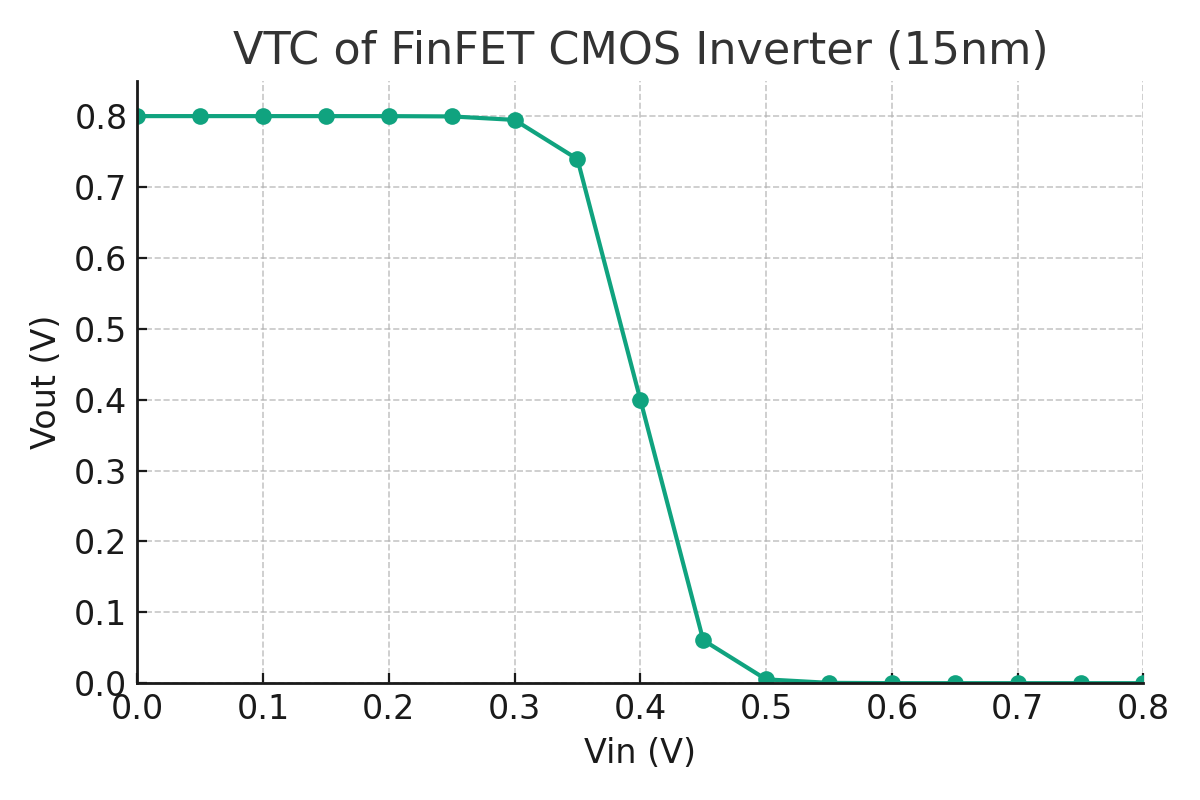

🔷 FinFET CMOS Inverter (15nm)

FinFET VTC

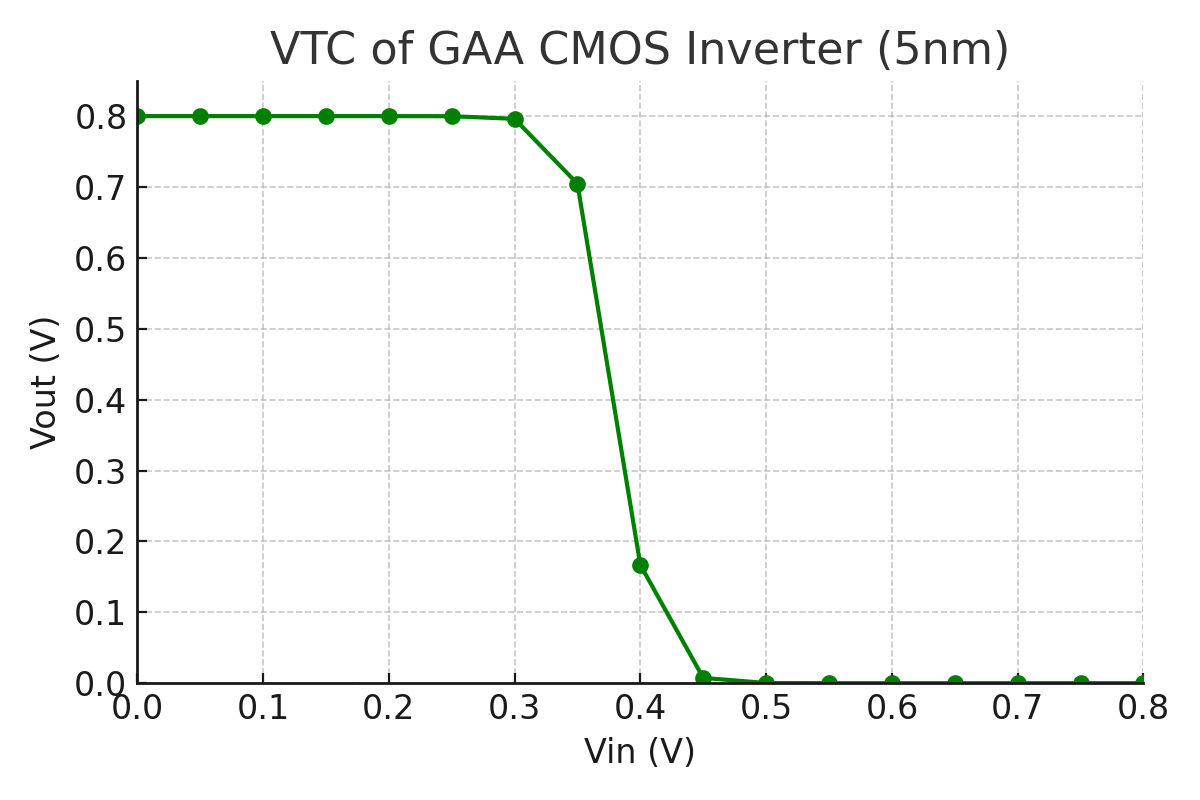

🟢 GAA CMOS Inverter (5nm)

GAA VTC

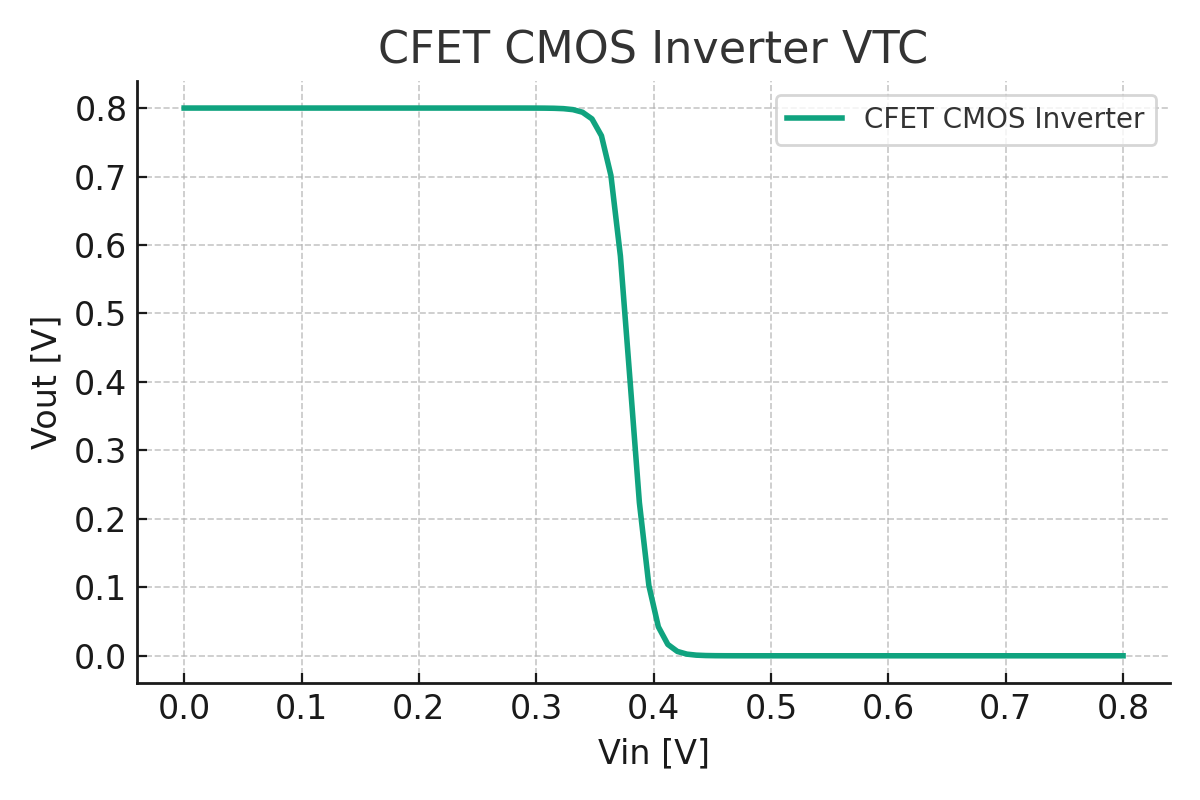

🔴 CFET CMOS Inverter (Stacked CMOS)

CFET VTC

📌 GAAおよびCFET構造はFinFETに比べてしきい値電圧が低く、スイッチング遷移が鋭い傾向があります。特にCFETは構造上、理想的な反転動作に近づくよう設計されています。
このように、構造の違いが電気特性にどのように反映されるかを、Spice解析および図を通じて学ぶことができます。

.dc 解析結果から得られる VTCカーブ は、LTspice / ngspice / Python等でも視覚化可能です。

📌 Future Work / 今後の予定

✅ PMOSモデルの追加（pfinfet, pgaa）
→ NMOSだけでなくPMOSも含めたフルCMOSモデル化を完了
✅ CMOSインバータ回路の追加（FinFET / GAA）
→ VTC特性を通じた構造間比較の教育展開
✅ CFET仮想モデルの定義と検証（cfet_stack_model.spice） → 将来世代デバイスの予測モデル構築と教材応用
📊 Pythonによる I-V / VTC プロット自動化の追加
→ ngspice等と連携した教育用グラフ生成スクリプト
📚 教材との統合（Edusemi 第1章と完全連携）
→ 構造・回路・シミュレーションの教材横断統合

🧪 参考仕様（抜粋）

Parameter	FinFET	GAA	CFET (仮想モデル)
Node	15nm	5nm	2nm（仮想）
W_eff	3 fins × 30nm	3 sheets × 5nm	上下2段 × 2 sheets × 5nm
T_ox	1.2nm	0.8nm	0.7nm
V_th	0.42V / –0.45V	0.38V / –0.40V	0.35V / –0.38V
Drive Strength	◎ 中	◎ 高	◎◎ 非常に高
Stacking Structure	✗（非スタック）	✗（非スタック）	上下構造（PMOS over NMOS）
Area Efficiency	◯ 中	◎ 高	◎◎ 非常に高

📌 CFETは、上下にPMOS/NMOSを積層することで面積効率と性能の両立を狙う構造です。仮想モデルとして、Multi-Nanosheetベースの上下スタック構成を想定しています。

Author: Samizo-AITL / Edusemi Project
License: MIT (or educational use only, if specified)
