📘 MLCC付録資料 / Appendix: MLCC Characteristics

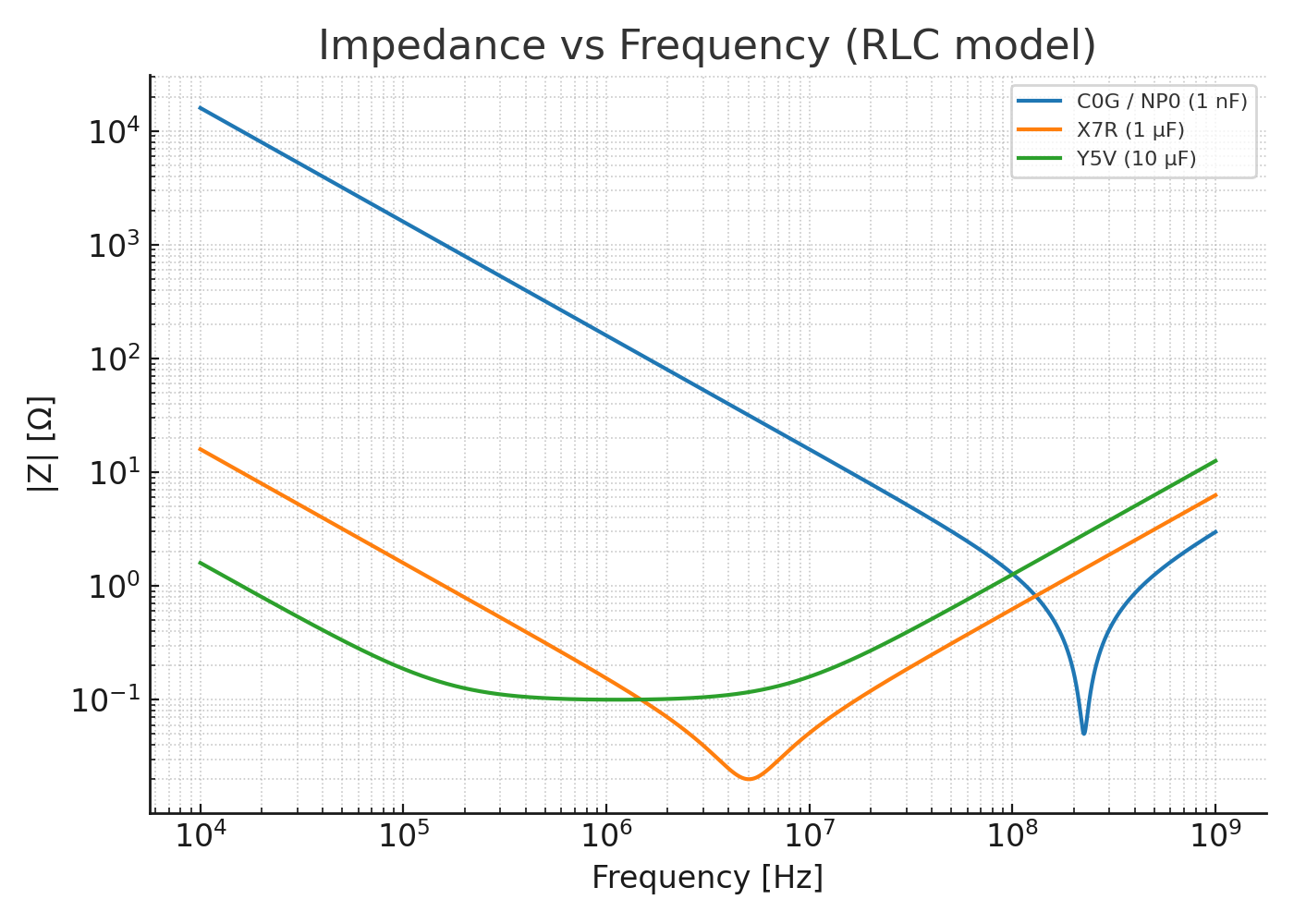

📊 各分類の周波数特性 / Impedance Characteristics by Dielectric

各分類ごとに、インピーダンスの周波数依存性を示す。
Impedance vs frequency characteristics by dielectric type.

Impedance vs Frequency

C0G/NPO
高安定・低損失・高周波安定
High stability, low loss, suitable for RF
X7R
広範囲で使用可能、SRFはMHz帯
Widely used, SRF in MHz range
Y5V
大容量だが温度・電圧依存が大きい
High capacitance but poor stability under temp/voltage

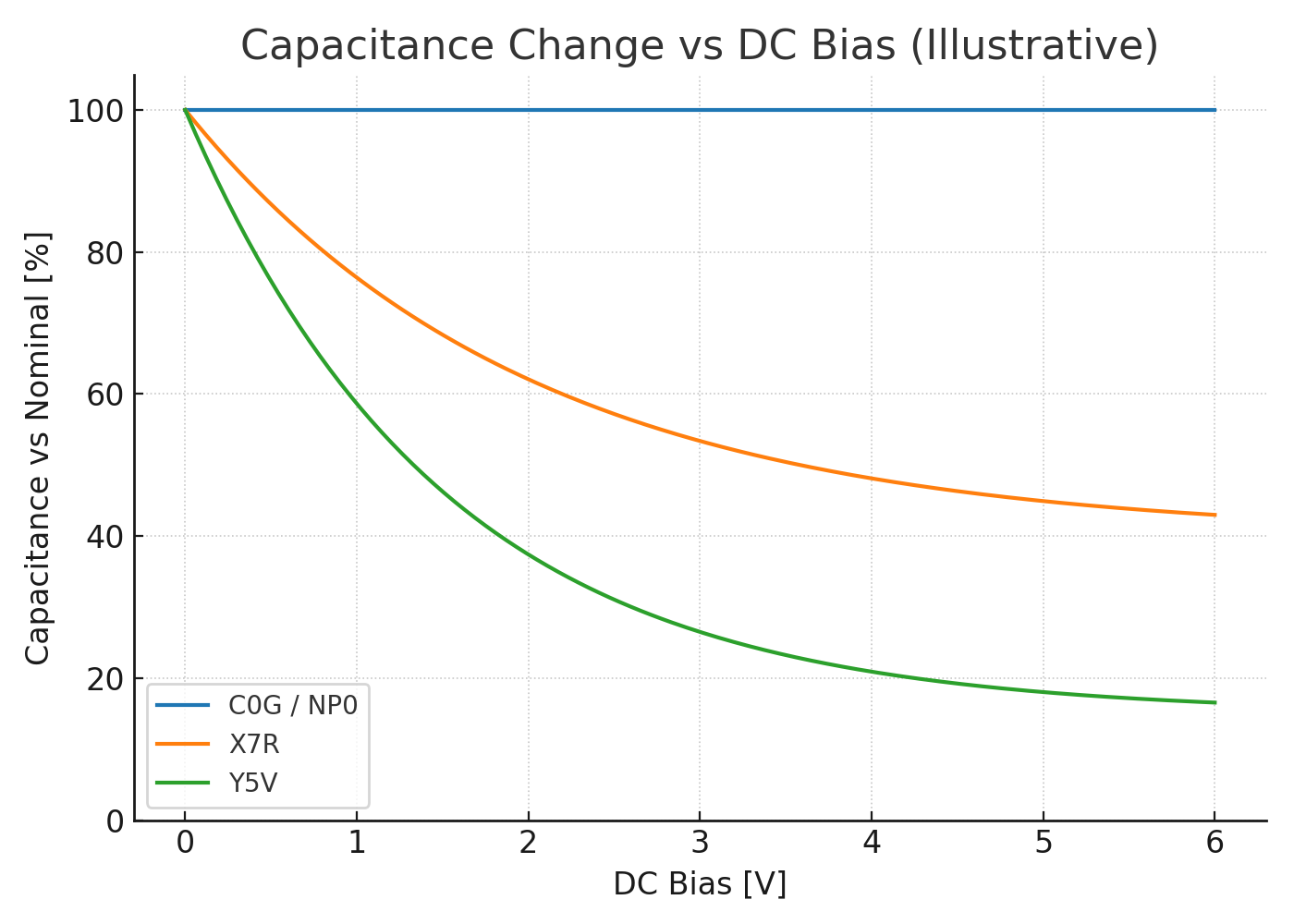

📉 各分類の容量変化率 / Capacitance Change by DC Bias

各分類ごとに、直流バイアス印加による容量劣化を示す。
Capacitance degradation under DC bias by dielectric type.

Capacitance vs DC Bias

C0G/NPO
容量変化ほぼゼロ
Almost no capacitance change
X7R
20–60%の容量減少
Capacitance drops 20–60%
Y5V
著しい容量減少（-80%以上）
Severe drop (> -80%)

🧪 誘電材料と分類 / Dielectric Materials & Classifications

分類 / Class	誘電材料 / Dielectric	特徴 / Characteristics	主な用途 / Applications
C0G / NPO	チタン酸カルシウム系 / CaTiO₃-based	高安定・低損失・低容量 High stability, low loss, low C	RF回路、クロック、フィルタ RF, clocks, filters
X7R	修飾バリウムチタン酸系 / Modified BaTiO₃	容量密度高い・広範囲利用 High C density, general purpose	電源デカップリング Decoupling capacitors
X5R	バリウムチタン酸系 / BaTiO₃	小型化に適す・温度範囲狭い Compact but narrower temp range	モバイル機器 Mobile devices
Y5V	高誘電率型バリウムチタン酸系 / High-k BaTiO₃	超大容量・不安定 Very high C, poor stability	バイパス・低周波用途 Bypass, low-frequency

🎯 設計ガイドライン / Design Guidelines

RF用途 → C0G/NPOを選定
For RF: always use C0G/NPO
電源デカップリング → X7R/X5Rを容量帯域ごとに並列配置
For decoupling: parallel X7R/X5R across capacitance bands
大容量重視 → Y5Vは注意（実効容量が大幅に低下）
For bulk: Y5V requires caution due to large drop
直流バイアス → 定格電圧の50%以下を推奨
Use <50% rated voltage to ensure stability

📑 学習目標 / Learning Goals

各分類の 周波数特性とDCバイアス依存性 を理解する
Understand frequency and DC bias dependence by dielectric class
誘電材料の違いから生じる 特性差と用途の適合性 を説明できる
Explain how dielectric choice impacts performance and applications
実効容量とSRF を考慮したボード配置設計ができる
Design PCB placement considering effective C and SRF
